Hallo Allerseits!

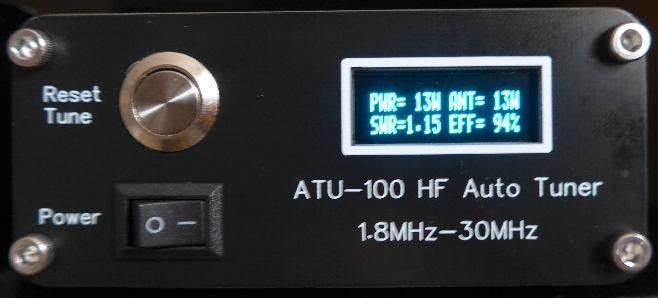

Am 27.01.2012 erreichte mich von Peter, DL1PN die Nachricht, daß es bei eBay günstige Antennentuner gäbe. Nachdem die Daten und auch der Preis recht interssant klangen, habe wir uns jeweils einen Bausatz und ein fertiges Gerät kommen lassen.

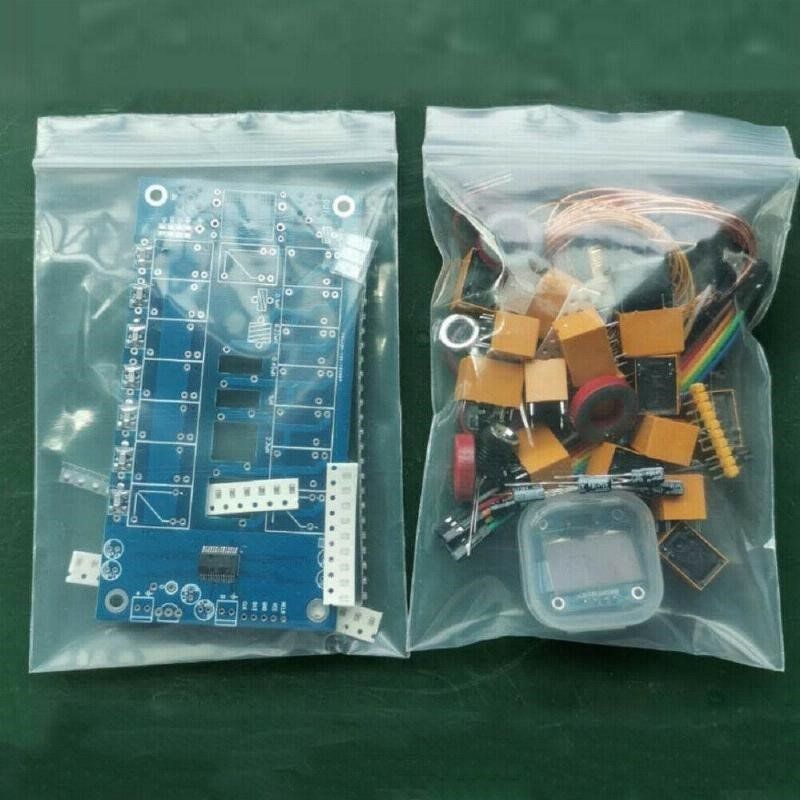

Bei dem Bausatz sind lediglich die Ringkernspulen zu wickeln und einige bedrahtete Bauteile zu bestücken. Alle SMD-Bauteile sind schon auf der Platine vorhanden.

ATU100 Automatischer Antennentuner 100W 1,8-30 MHz Für 5-100W

Technical characteristics

(basic model)

 Allowable supply voltage range: 10-15VDC
Maximum current consumption: 400 mA
Maximum working power: 100W
Maximum possible measurement power: 150W
Minimum power required to start tuning: 5W
The smallest possible measurement power: 0.1W
Measurement resolution for power up to 10 Wh: 0.1W
Measurement resolution for power greater than 10 watts: 1W
Power measurement accuracy error: ±10%
Maximum installation inductance: 8.53μH
Minimum installation step of inductance: 0.05μH
Maximum installed capacity: 1869 pF
Minimum capacitance installation steps: 10 pF
Typical consumption 100-200 mA

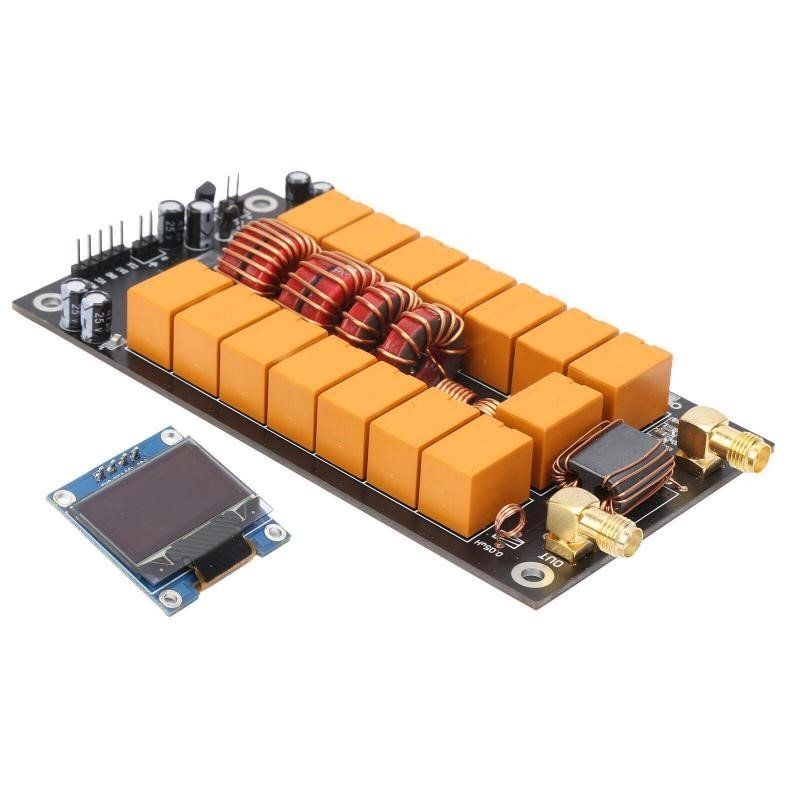

This finished kit is purely hand-soldered, provides 3.1 program support with SSD1306 controller, the resolution is 128x32 pixels, and the diagonal is 0.91 inch mono-color OLED display.
This circuit contains a set of 7 inductors and 7 capacitors, which allows it to work in a wider frequency range, which can effectively cover the amateur radio range from 1.8MHz to 50MHz.

Bei dem Bausatz sind lediglich die Ringkernspulen zu wickeln und einige bedrahtete Bauteile zu bestücken. Alle SMD-Bauteile sind schon auf der Platine vorhanden. Der Aufbau ist in ein paar Stunden erledigt.
